1 概述

   指纹智能防盗锁方案适用用于各类指纹锁开发企业，以满足用户对于

新时代安全的用锁需求。该方案提供了指纹识别，刷卡，密码等多种开锁方式及

触摸按键操作界面，具有防拆告警，应急钥匙、防窥密码、欠压告警等多种安全

功能。选用高性能的指纹识别模块，模块对干、湿手指具有广泛的适应性，并且

对纹理较乱、较浅的指纹具有良好的矫正及纠错性能。同时通过 OLED 液晶屏

及多色触控背光 LED 提供操作反馈信息，操作简便，界面绚丽时尚。

方案采用 32 位高速 MCU 芯片 SWM240 为主控，为程序稳定运行、数据精

准采集以及指纹锁所需低功耗提供支持。具有高精确度、低功耗、运行平稳、使

用寿命长等技术优势，为广大客户提供高性价比的、稳定可靠的方案选择。

广州于飞科技有限公司可为客户提供完整方案，包括原理图、源程序以及应用说明，并可

提供定制服务，更有专业技术服务团队提供技术支持。

2 应用范围

本方案专为家庭安全用锁设计，可广泛运用于各种需求门锁的环境之中。

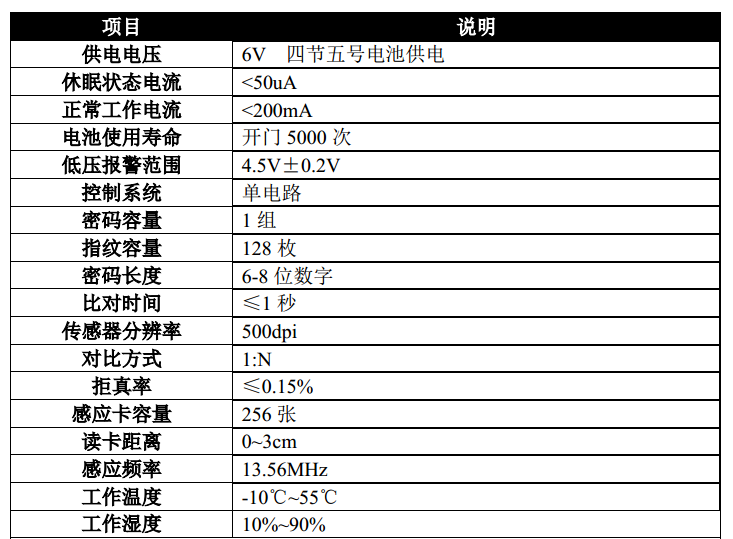

3 规格参数

4.模块设计

4.1电池电源供电模块与紧急电源模块

左上角为一般电池电源供电模块：整机由四节五号电池供电，6V 输入电压

流经 HT7333 转化为 3.3V 电压输出给整机供电。

右上角为紧急电源模块,在四节电池电量用完又没有及时更换导致被锁死在

门外的情况发生时，可以临时使用 9V 大电池插入锁孔上的电池接口给整机供电。

使用整流桥电路将输入的交流电压转换为输出的直流电压给整机供电，达到临时

开门的目的。

左下角为主控 MCU 的 I/O 口控制一部分芯片的 3.3V 电源，使用 8050 翻转

电平，达到在休眠模式下关掉部分电路电源的效果。

4.2

射频刷卡模块 RC522

RC522 芯片模块用于读取与写入射频卡上的信息，达到以门卡开门的效果。

读写速度非常快，可以在一瞬间完成。

 4.3

外接 RTC 晶振模块

本方案为了降到最低功耗，因此采用的是外部 RTC 晶振而非使用芯片自带

 智能指纹锁方案用户手册的 RTC。因此芯片可以一直保持在深睡眠模式，直到遇到外部信号时，RTC 晶振才会发送信号给芯片的 WAKEUP 引脚将芯片从深睡眠模式下唤醒。

4.4

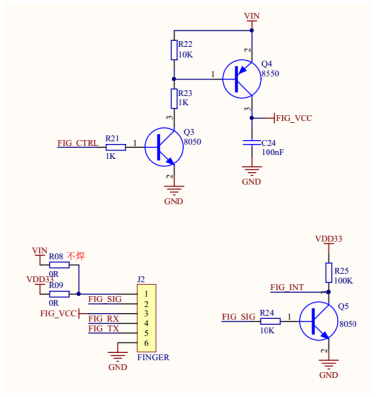

指纹识别模块

指纹信息经由指纹识别模块识别与储存，如果通过比对验证，则向主控制芯

片发送信号，使其控制门锁电机完成开门工作。

5 方案控制核心芯片

本方案采用 SYNWIT 的 SWM240 微控制器作为主控芯片。SWM240 是一款

基于 32 位 ARM® Cortex™-M0 内核的微控制器，与一般的 M0 芯片相比，不仅

保证了高性能、低功耗、代码密度大等优势，同时还具有超低功耗与深睡眠模式。

 智能指纹锁方案用户手册

适用于工业控制及白色家电与对芯片低功耗要求较高的诸多应用领域。

SWM240 支持片上包含精度为 1%以内的 24MHz、 48MHz 时钟，并提供

最大为 64K 字节的 FLASH 和最大 16K 字节的 SRAM。此外，芯片支持 ISP

（在系统编程）操作及 IAP（在应用编程）。并配置丰富并具有多种串口外设

并行总线。
